উচ্চ ট্রান্সমিটেন্স প্রাপ্তির জন্য সিভিডি (কেমিক্যাল ভাপর ডিপোজিশন) কৌশল পদ্ধতি দ্বারা তৈরি স্ট্যান্ডার্ড জিনস (জিন্স সালাফাইড), সিভিডি জিনস হল বহুক্রীয়মান উপাদান, এটি চমৎকার অ্যাপ্লিকেশনগুলির জন্য লম্বা-তরঙ্গ ইনফ্রারেড ইমেজিং সিস্টেমের চমৎকার উইন্ডো এবং গম্বুজ উপাদান। তার উচ্চ সংক্রমণ, ভাল অপটিক্যাল অভিন্নতা, ব্যতিক্রমী ফাটল শক্তি, কঠোরতা, এবং রাসায়নিক নিষ্ক্রিয়তা। সিভিডি ZnS রাসায়নিকভাবে নিষ্ক্রিয়, অত্যন্ত বিশুদ্ধ, তাত্ত্বিকভাবে ঘন এবং সহজেই machined। জিন্স সালফাইড প্রতিবিম্বের একতা সূচকের উচ্চ স্তরের প্রদর্শন করে এবং 3-12 মাইক্রন ওয়েভব্যান্ড জুড়ে ইমেজিং অভিন্নতা প্রদান করে। ভাল অপটিক্যাল বৈশিষ্ট্য এবং চমৎকার যান্ত্রিক বৈশিষ্ট্যগুলির সাথে, CVD ZnS প্রতিকূল পরিবেশগুলিতে যান্ত্রিক প্রতিরোধের জন্য অনেক সামরিক অ্যাপ্লিকেশনগুলিতে সফলভাবে ব্যবহার করা হয়েছে।

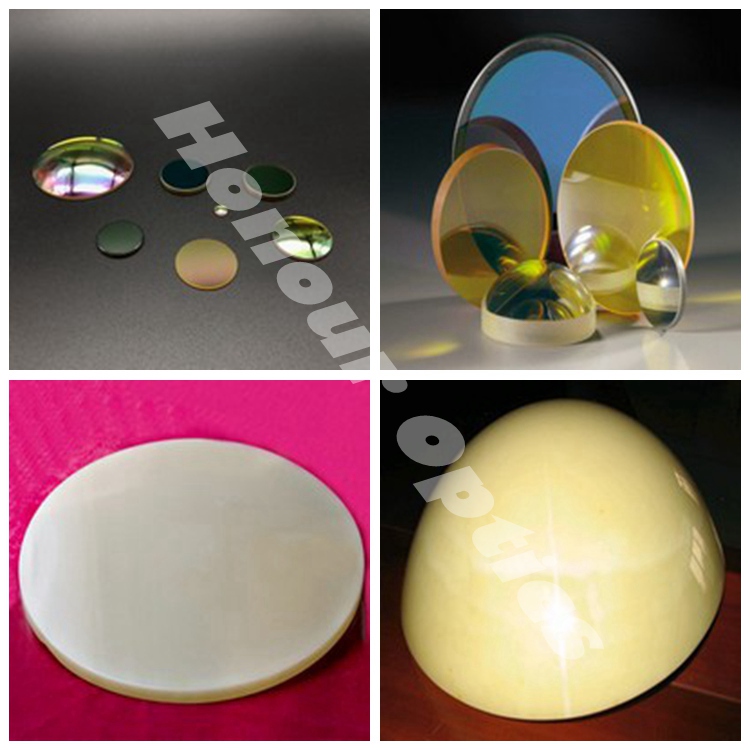

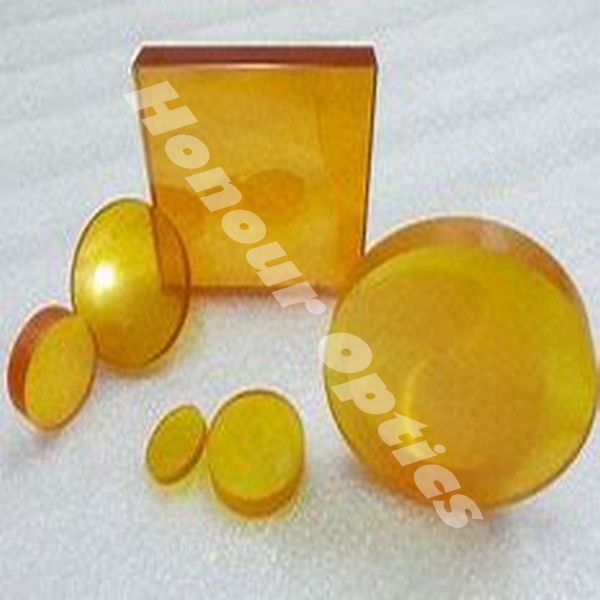

মাল্টিস্পেক্ট্রাল জিনস স্ট্যান্ডার্ড জিএনএস থেকে পোস্ট-ডেপোজিশন হট ইয়োস্ট্যাটিক (এইচআইপি) প্রক্রিয়ার মাধ্যমে তৈরি করা হয়। এই প্রক্রিয়াটি ট্রান্সমিশন ব্যান্ডকে 0.4 থেকে 1২ মাইক্রন পর্যন্ত ছড়িয়ে দেয়, এইভাবে উপকরণটি ক্ষুদ্র ছিটকে এবং শোষণের সাথে পানির মতো পরিষ্কার করে তোলে। লম্বা-তরঙ্গ ইনফ্রারেড ওয়েভব্যান্ডের দৃশ্যমান জুড়ে অসাধারণ ট্রান্সমিশন দেখানো মাল্টিপেক্ট্রাল জিনসগুলি বেশ কয়েকটি ওয়েভব্যান্ডগুলির জন্য বিম পাথের জন্য একক অ্যাপারচারের জন্য উপযুক্ত অ্যাপ্লিকেশনের জন্য উপযুক্ত। অনার অপটিক্স পেশাদার কাস্টমাইজড প্ল্যানো /গোলাকার /আঠালো /নলাকার ZnS অপটিক্স এবং মাল্টিস্পেক্ট্রাল /ক্লিয়ারারন এবং স্ট্যান্ডার্ড সিভিডি জেডএস অপটিক্স প্রস্তুতকারকের, পাইকারি ZnS অপটিক্সের মূল্যের সাথে পরামর্শ করার জন্য স্বাগতম।

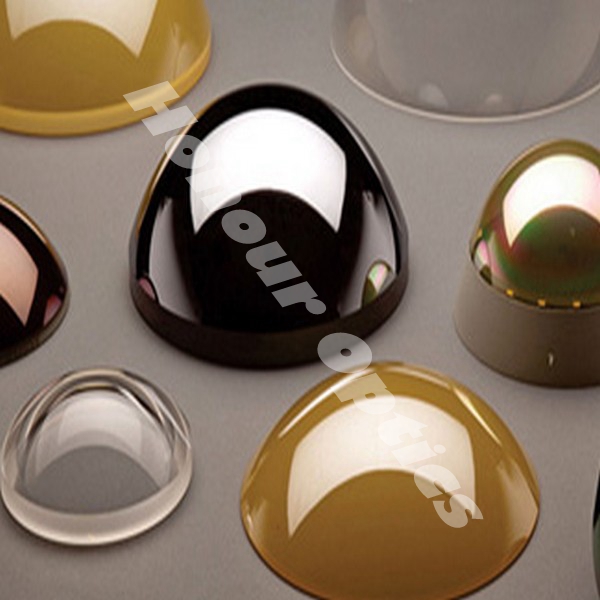

উচ্চ নির্ভুলতা ZnS অপটিক্স উত্পাদন তুলনামূলকভাবে নরম ঘনকীয় স্ফটিক হয়, যার অর্থ হল গ্রাসিং এবং মসৃণতা প্রক্রিয়াগুলিতে স্ক্র্যাচগুলি ছেড়ে দেওয়া সহজ, যা অঙ্গরাগ এবং পৃষ্ঠ নির্ভুলতা উভয় জটিল মানের নিয়ন্ত্রণের দিকে পরিচালিত করে। জোনএস ফ্যাব্রিকেশন এর বহু বছরের অভিজ্ঞতার সাথে অনার অপটিক্স, এটি সম্মতি ছাড়াই গ্রাহকদের প্রত্যাশা পূরণ করতে অনার অপটিক্স সক্ষম করে। বড় সাইজ ZnS অপটিক্স ক্রয় প্রত্যেককে স্বাগতম।
(হট টেপা) Polycrystalline দস্তা সালফাইড ব্যাপক transmittance পরিসর ইনফ্রারেড অপটিক্যাল উপাদান এক ধরনের।
এটা তোলে ভ্যাকুয়াম এবং উচ্চ তাপমাত্রা অবস্থার অধীনে অত্যন্ত বিশুদ্ধ দস্তা সালফাইড কাঁচা মাল থেকে প্রস্তুত করা হয়।
এটা ভাল ইনফ্রারেড ট্রান্সমিশন এবং তাপ সম্পত্তি এবং উচ্চ প্রভাব overloading প্রতিরোধ ক্ষমতা আছে। যেহেতু এটা সরাসরি বড় আকার প্লেট এবং বিভিন্ন বক্রতা radiuses সঙ্গে গোলাকার জানালা মধ্যে চাপা করা যেতে পারে, এটা ব্যাপকভাবে বিভিন্ন আকারের সঙ্গে ইনফ্রারেড আবিষ্কারক উইন্ডোতে ব্যবহার করা হয়েছে। এছাড়া, এই পণ্য এখনো ভাল লেপ উপাদান এক ধরনের।
বর্তমানে অনার ডিয়া চেয়ে কম গম্বুজ প্রস্তাব। 270 মিমি x 85 মিমি x 10 মিমি, এবং ডায়া 3060 মিমি x 15mm এর চেয়ে কম প্লেট। 3-5um এবং 7.5-10.5 গ্রাম ভাল কাজ।
উচ্চ নির্ভুলতা ZnS অপটিক্স উচ্চ শক্তি এবং কঠোরতা, এবং প্রতিকূল পরিবেশের ভাল প্রতিরোধের প্রদর্শন।
এটি প্রায় এক-তৃতীয়াংশ ক্লিয়ারারন এবং প্রায় দুইগুণ জেডসি হিসাবে কঠিন।
এটা দৃশ্যমান বর্ণালী অঞ্চলে ভাল প্রেরণ করা হয় না।
এটি প্রায় দুই তৃতীয়াংশ ক্লিয়ারারন বা জেনসেসের দাম তুলনামূলক কম।
ZnSe হীরক পরিবর্তনযোগ্য।
পণ্য উত্পাদিত: লেন্স, Aspheric লেন্স, উইন্ডোজ, ডোম, Wedges
সারফেস ফিনিস: 3-12μm বর্ণালী অঞ্চলে পৃষ্ঠ মানের জন্য বৈশিষ্টসূচক উল্লেখ 60-40, স্ক্র্যাচ-খনন সিস্টেম কর্মক্ষমতা প্রয়োজনীয়তা উপর নির্ভর করে।
সারফেস চিত্র: ইনফ্রারেড, সাধারণত পৃষ্ঠের চিত্রটি 1/2 তরঙ্গ থেকে 2 তরঙ্গ @ 0.6328 μm পর্যন্ত সিস্টেমের কর্মক্ষমতা প্রয়োজনীয়তার উপর নির্ভর করে।
এআর লেপ বিকল্প: জেনারেলের জন্য সাধারণত উপলব্ধ কোটিংগুলি 0.8-2.5μm এবং 0.4-12um (মাল্টিপেক্ট্রাল জেডএস), 3 থেকে 5μm এবং 8 থেকে 12μm অঞ্চলের জন্য বিবিএআর অন্তর্ভুক্ত করে। অনেক অন্যান্য তরঙ্গদৈর্ঘ্য ব্যান্ডগুলি 3 থেকে 1২μ মিটার স্পেকট্রাল রেঞ্জের মধ্যে সম্ভব। অনার অপটিক্স পেশাদার কাস্টমাইজড প্ল্যানো /গোলাকার /আঠালো /নলাকার ZnS অপটিক্স এবং মাল্টিস্পেক্ট্রাল /ক্লিয়ারারন এবং স্ট্যান্ডার্ড সিভিডি জেডএস অপটিক্স প্রস্তুতকারকের, পাইকারি ZnS অপটিক্সের মূল্যের সাথে পরামর্শ করার জন্য স্বাগতম।
ZnS এর বিশেষ উল্লেখ
| Transmission Range | 0.37 to 13.5μm |
| Refractive Index | 2.20084 at 10mμm |
| Reflection Loss | 0.0006 cm-1 at 3.8μm |
| Restrahlen Peak | 30.5μm |
| dn/dT | +38.7 x 10-6/°C at 3.39μm |
| Density | 4.09g/cm3 |
| Melting Point | 1827°C (dissociates about 700°C) |
| Thermal Conductivity | 27.2 W/(m K) at 298K |
| Thermal Expansion | 6.5 x 10-6/ °C at 273K |
| Hardness | Knoop 160 with 50g indenter |
| Specific Heat Capacity | 515 J · kg-1 · K-1 |
| Dielectric Constant | 8 |
| Young's Modulus (E) | 74.5 GPa |
| Apparent Elastic Limit | 68.9 MPa (10,000psi) |
| Poisson Ratio | 0.28 |
| λ, μm | n | |
| IR-ZnS | MS-ZnS | |
| 0.5 | 2.4190 | 2.4130 |
| 0.5461 | 2.3910 | 2.3884 |
| 0.7 | 2.3320 | 2.3310 |
| 1.0 | 2.2920 | 2.2916 |
| 3.0 | 2.2570 | 2.2577 |
| 4.0 | 2.2520 | 2.2523 |
| 5.0 | 2.2460 | 2.2466 |
| 8.0 | 2.2233 | 2.2233 |
| 9.0 | 2.2120 | 2.2129 |
| 10.0 | 2.2005 | 2.2008 |
| 11.8 | 2.1730 | 2.1730 |
| 12.0 | 2.1710 | 2.1710 |
| 13.0 | 2.1525 | 2.1525 |
| Specification | Typical Level | High precision |
| Sizes | 2mm-200mm | 2mm-200mm |
| Diameter tolerance | +/-0.1mm | +/-0.05mm |
| Thickness tolerance | +/-0.1mm | +/-0.05mm |
| Surface quality, scr/dig | 60/40 | 10/5 |
| Surface flatness(lambda) | L/2 | L/10 |
| Parallelism | 3 arc min | 30 arc sec |
| Clear Aperture | 80% | 90% |
| Chamfer | 0.25mm at 45 deg | 0.15mm at 45 deg |
| Coating | As requested | As requested |
ZnS ব্যাপকভাবে বহু বর্ণালী আইআর অ্যাপ্লিকেশন ব্যবহার করা হয়। 3-5μm এবং 8-10μm এর মাধ্যমে এটির অপেক্ষাকৃত উচ্চ ট্রান্সমিটেন্সটি বহু-বর্ণালী অ্যাপ্লিকেশনের জন্য একটি আদর্শ পছন্দ হিসাবে ZnS সক্ষম করে। উপরন্তু, এনআইআর এবং SWIR পরিসীমা মধ্যে, সিভিডি ZnS অপটিক্যাল ডিজাইনার জন্য একটি অপরিহার্য বিকল্প হিসাবে বিবেচনা করা যেতে পারে। বড় সাইজ ZnS অপটিক্স ক্রয় প্রত্যেককে স্বাগতম।
অনার অপটিক্স গ্রাহক প্রয়োজন অনুযায়ী এআর লেপ সঙ্গে ZnS অপটিক্স উপলব্ধ করা হয়। আমাদের ZnS অপটিক্স বিশেষত সিস্টেমগুলির জন্য দৃশ্যমান ক্যামেরা, মিড ওয়েভ এবং লম্বা-তরঙ্গ সনাক্তকারী এবং আরও লেজার রেঞ্জফিন্ডারগুলির লক্ষ্য নির্ধারণের জন্য উপযুক্ত। আমাদের ZnS উইন্ডোজ এছাড়াও বিশেষ সেন্সর অ্যাপ্লিকেশন জন্য বহিরাগত উইন্ডোজ জন্য ব্যবহার করা যেতে পারে।
অনার অপটিক্স ROHS পরিবেশগত সুরক্ষা প্রয়োজনীয়তা সঙ্গে ZnS পেশাদার প্রস্তুতকারকের। অনার অপটিক্স উভয় সিভিডি জেডএস এবং মাল্টিপেক্ট্রাল জিন্স (এমএস-জেডএস, এছাড়াও জল-পরিষ্কার গ্রেড নামে পরিচিত) তৈরি করে।
