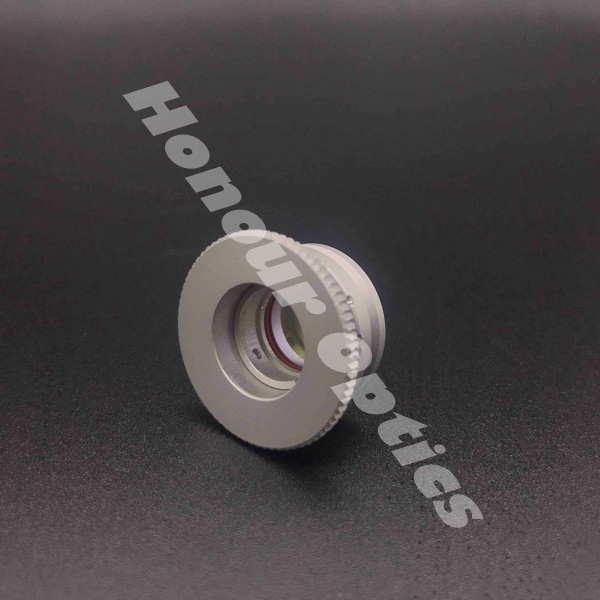

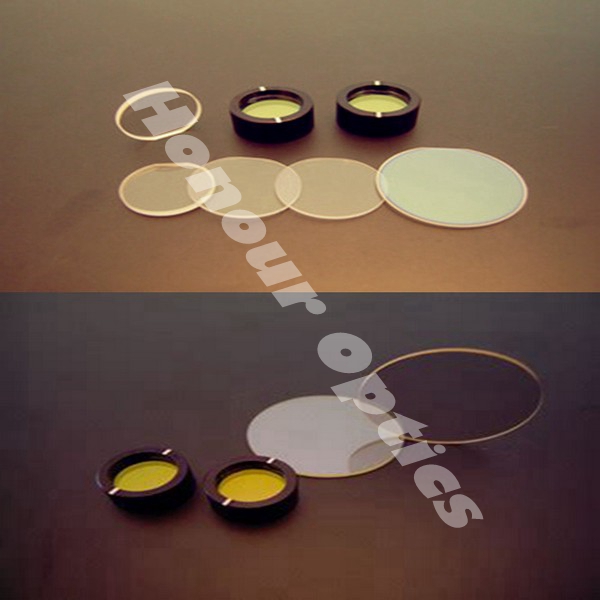

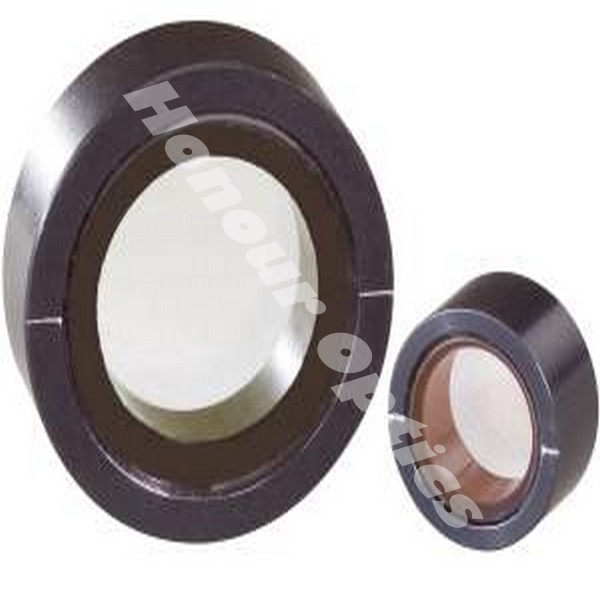

অপটিক্যাল ওয়েভপ্লেট

ওয়েভপ্লেটগুলি বায়ারফ্রিংেন্ট উপকরণ থেকে তৈরি করা হয় যা ওয়েভপ্লেটের দ্রুত এবং ধীর প্রধান অক্ষরগুলির মধ্যে একটি ফেজ পার্থক্য উপস্থাপন করে। তরঙ্গের অপটিক্যাল অক্ষটি মুখের সমান্তরাল। পৃষ্ঠের স্বাভাবিক হালকা ঘটনাটি এই ডিভাইসে বিভিন্ন অপ্রতিরোধ্য সূচক এবং বেগ সহ অপটিক্যাল অক্ষের সমবর্তিত সমান্তরাল এবং লম্বালম্বুর অংশগুলিতে বিভক্ত করা হবে। বেগ মধ্যে পার্থক্য একটি ফেজ স্থানান্তর যা retardance বলা হয়। কোন নির্দিষ্ট তরঙ্গদৈর্ঘ্য, ফেজ retardance উচ্চ নির্ভুলতা অপটিক্যাল ওয়েভপ্লেট বেধ দ্বারা পরিচালিত হয়।

অনার অপটিক্স এছাড়াও উপাদান হিসাবে কোয়ার্টজ স্ফটিক সত্য শূন্য – স্তর গ্লাস স্লাইড উপলব্ধ করা হয়। জিরো-অর্ডার প্লেট জিরো-অর্ডার ফেজ বিলম্ব তৈরি করতে পারে। জিরো-অর্ডার ওয়েভপ্লেটটি মাল্টিস্টেজ ওয়েভপ্লেটের চেয়ে ভাল পারফরম্যান্স এবং বৃহত্তর ব্যান্ডউইথ রয়েছে এবং তাপমাত্রা এবং তরঙ্গদৈর্ঘ্য পরিবর্তনের জন্য সংবেদনশীল। অনার অপটিক্স পেশাদার অপটিক্যাল ওয়েভপ্লেট প্রস্তুতকারক, শূন্য আদেশ /একাধিক আদেশ /আধুনিক অপটিক্যাল ওয়েভপ্লেট বিক্রি, পাইকারি অপটিক্যাল waveplate পরামর্শ স্বাগত জানাই।

উচ্চ নির্ভুলতা অপটিক্যাল তরঙ্গগুলি আলোর ধ্রুবক অবস্থা নিয়ন্ত্রণ এবং বিশ্লেষণের জন্য আদর্শ। সর্বাধিক ব্যবহৃত তিনটি প্রধান ধরণের - শূন্য ক্রম, একাধিক ক্রম, এবং আধুনিক - প্রতিটি অ্যাপ্লিকেশনের উপর নির্ভর করে অনন্য সুবিধা রয়েছে। কী পরিভাষা এবং ফ্যাব্রিকেশন পদ্ধতির একটি শক্তিশালী বোঝার অধিকার উচ্চ মানের মানের লেজার গ্রেড অপটিক্যাল ওয়েভপ্লেট নির্বাচন করতে সাহায্য করে, কোনও সহজ বা জটিল অপটিক্যাল সিস্টেম কোন ব্যাপার না। অনার অপটিক্স স্ট্যান্ডার্ড তরঙ্গদৈর্ঘ্য 266nm, 355nm, 532nm, 632.8nm, 780nm, 808nm, 850nm, 980nm, 1064nm, 1310nm, 1480nm, 1550nm অন্তর্ভুক্ত

নিম্ন (একাধিক) আদেশ ওয়েভপ্লেট: বেশ কয়েকটি পূর্ণ তরঙ্গ, প্লাস এবং পছন্দসই ভগ্নাংশের retardance দিতে ডিজাইন করা হয়েছে। এই একটি একক, ফলে কর্মক্ষমতা সঙ্গে শারীরিক শক্তসমর্থ উপাদান। যাইহোক, তরঙ্গদৈর্ঘ্য বা তাপমাত্রা এমনকি ছোট পরিবর্তিত ফলে আংশিক ভগ্নাংশ retardance উল্লেখযোগ্য পরিবর্তন হবে। তারা কম ব্যয়বহুল এবং বাড়তি সংবেদনশীলতা গুরুত্বপূর্ণ না যেখানে অনেক অ্যাপ্লিকেশন ব্যবহার খুঁজে। এই ধরনের প্লেটের জন্য পুরুত্ব 0.2-0.5 মিমি।

low multiple order waveplate

সিমেন্টেড শূন্য-ক্রম ওয়েভপ্লেট: দুটি দ্রুত কক্ষের সাথে দুটি কোয়ার্টজ প্লেট দ্বারা নির্মিত হয়; দুটি প্লেট ইউভি epoxy দ্বারা cemented হয়। দুটি প্লেট মধ্যে বেধ মধ্যে পার্থক্য নিরপেক্ষতা নির্ধারণ করে। জিরো-অর্ডার তরঙ্গগুলি মাল্টি-অর্ডার তরঙ্গের চেয়ে তাপমাত্রা এবং তরঙ্গদৈর্ঘ্য পরিবর্তনের উপর উল্লেখযোগ্যভাবে কম নির্ভরশীলতা দেয়। এই ধরণের প্লেটের জন্য পুরুত্ব প্রায় 1.5 ~ 2 মিমি।

the cemented zero order waveplate

বায়ু-ক্রম ওয়েভপ্লেটের বায়ু স্থান: দুইটি কোয়ার্টজ প্লেটের মধ্যে একটি বায়ু ফাঁক তৈরির জন্য মাউন্টটিতে ইনস্টল করা দুটি কোয়ার্টজ প্লেট দ্বারা নির্মিত হয়। দুটি প্লেট মধ্যে বেধ মধ্যে পার্থক্য retardance নির্ধারণ করে। জিরো-অর্ডার তরঙ্গগুলি মাল্টি-অর্ডার তরঙ্গের চেয়ে তাপমাত্রা এবং তরঙ্গদৈর্ঘ্য পরিবর্তনের উপর উল্লেখযোগ্যভাবে কম নির্ভরশীলতা দেয়। এই ধরণের প্লেটের জন্য পুরুত্ব প্রায় 1.5 ~ 2 মিমি।

air spaced zero order waveplate

অপটিক্যালি যোগাযোগ করা শূন্য-ক্রম তরঙ্গাকৃতি: দুটি দ্রুত কক্ষের সাথে দুটি কোয়ার্টজ প্লেট দ্বারা নির্মিত হয়, দুটি প্লেট অপটিক্যাল যোগাযোগ পদ্ধতি দ্বারা নির্মিত হয়, অপটিক্যাল পাথ ইপক্সি মুক্ত। দুটি প্লেট মধ্যে বেধ মধ্যে পার্থক্য নিরপেক্ষতা নির্ধারণ করে। জিরো-অর্ডার তরঙ্গগুলি মাল্টি-অর্ডার তরঙ্গের চেয়ে তাপমাত্রা এবং তরঙ্গদৈর্ঘ্য পরিবর্তনের উপর উল্লেখযোগ্যভাবে কম নির্ভরশীলতা দেয়। এই ধরণের প্লেটের জন্য পুরুত্ব প্রায় 1.5 ~ 2 মিমি।

the optically contacted zero order waveplate

সত্যিকারের শূন্য-ক্রম ওয়েভপ্লেট: খুব পাতলা বেধ সঙ্গে, এটি খুব সহজে ক্ষতিগ্রস্ত হয়। এই সমস্যার সমাধান করার জন্য, আমরা সাধারণত শক্তি বৃদ্ধি করতে একটি BK7 সাবস্ট্র্যাটে সাধারণত পাতলা কোয়ার্টজ প্লেট সিমেন্ট করি। এই ধরণের সিমেন্টযুক্ত প্লেটের জন্য পুরুত্ব 0.9-1.3 মিমি। অনার অপটিক্স উচ্চ ক্ষতি থ্রেশহোল্ড অ্যাপ্লিকেশন (1GW /cm2 এর চেয়েও বেশি) জন্য একক প্লেট সত্য শূন্য-অর্ডার ওয়েভপ্লেট সরবরাহ করে।

middle infrared zero order waveplate

আর্কোমেটিক জিরো-অর্ডার তরঙ্গাকৃতি: দুটি ভিন্ন উপকরণ, কোয়ার্টজ স্ফটিক এবং ম্যাগনেসিয়াম ফ্লুওরাইড তৈরি করা হয়। এক উপাদান তৈরি তরঙ্গ প্লেট কাজ তরঙ্গদৈর্ঘ্য উপাদান ছড়িয়ে দ্বারা সীমাবদ্ধ। আকাশের তরঙ্গ প্লেটটি দুটি ভিন্ন পদার্থ তৈরি করে, কারণ উপাদানটির বায়ারফ্রিয়েন্স বিচ্ছিন্নতাও ভিন্ন, যাতে আকাশের তরঙ্গ প্লেট তরঙ্গদৈর্ঘ্যের সংবেদনশীল হয় না। অনার অপটিক্স এই ধরনের ওয়েভপ্লেটের জন্য ইপক্সি সিমেন্টেড এবং এয়ার স্পেস অফার করে। স্ট্যান্ডার্ড তরঙ্গদৈর্ঘ্য: 450-650nm 550-750nm 650-1100nm 900-2100nm।

achromatic zero order waveplates

দ্বৈত তরঙ্গদৈর্ঘ্য তরঙ্গ প্লেট: একটি বিশেষ মাল্টিস্টেজ তরঙ্গ প্লেট, যা একই সময়ে দুটি তরঙ্গদৈর্ঘ্যের প্রয়োজনের ফেজ বিলম্ব অর্জন করতে পারে। উদাহরণস্বরূপ, এটি 1064nm এ এক চতুর্থাংশ ওয়েভপ্লেট এবং একই সময়ে 532nm এ অর্ধ ওয়েভপ্লেট হিসাবে পরিচালিত হতে পারে। সম্মান অপটিক্স গ্রাহকদের প্রয়োজন অনুযায়ী কোন তরঙ্গদৈর্ঘ্য ডবল তরঙ্গদৈর্ঘ্য এবং তিন তরঙ্গদৈর্ঘ্য তরঙ্গ প্লেট ডিজাইন করতে পারেন। সাধারণত এই ধরনের প্লেট জন্য 2mm চেয়ে কম পুরুত্ব।

the dual wavelength wave plate

টেলিকম ওয়েভপ্লেট: সিমেন্টেড সত্য শূন্য-ক্রম ওয়েভপ্লেটের তুলনায় টেলিকম ওয়েভপ্লেট শুধুমাত্র এক কোয়ার্টজ প্লেট, এটি প্রধানত ফাইবার যোগাযোগে ব্যবহৃত হয়। টেলিকম তরঙ্গগুলি পাতলা এবং কমপ্যাক্ট ওয়েভপ্লেট বিশেষভাবে ফাইবার যোগাযোগ উপাদানগুলির দাবির প্রয়োজনীয়তা পূরণ করার জন্য ডিজাইন করা হয়। অর্ধ তরঙ্গ প্লেটটি ধ্রুবক অবস্থা ঘোরানোর জন্য ব্যবহার করা যেতে পারে, যখন চতুর্ভুজীয় তরঙ্গ প্লেটটি লিনিয়ারভাবে মেরুযুক্ত আলোকে একটি বৃত্তাকার মেরুতে রূপান্তরিত করতে এবং এর বিপরীত দিকে রূপান্তর করতে ব্যবহার করা যেতে পারে। অর্ধেক তরঙ্গাকৃতি প্রায় 91μm পুরু, চতুর্থাংশ তরঙ্গাকৃতি সর্বদা 1/4 তরঙ্গ কিন্তু 3/4 তরঙ্গ, প্রায় 137μm বেধ।

মধ্য ইনফ্রারেড শূন্য-ক্রম ওয়েভপ্লেট: দুইটি ম্যাগনেসিয়াম ফ্লুওরাইড (এমজিএফ 2) প্লেটগুলি তাদের দ্রুত অক্ষর অতিক্রম করে নির্মিত হয়, দুটি প্লেট অপটিক্যাল যোগাযোগ পদ্ধতি দ্বারা নির্মিত হয়, অপটিক্যাল পাথ ইপক্সি মুক্ত। দুটি প্লেট মধ্যে বেধ মধ্যে পার্থক্য retardance নির্ধারণ করে। মধ্যম ইনফ্রারেড শূন্য-ক্রম তরঙ্গাকৃতিগুলি ব্যাপকভাবে ইনফ্রারেড অ্যাপ্লিকেশনের ক্ষেত্রে 2.5-6.0 মাইক্রন পরিসরের জন্য ব্যবহৃত হয়।

Standard Specifications
Material Crystal Quartz and others
Typical Dimension φ(mm) Customized
Dimension Tolerance +0.0/-0.1mm
Wavefront Distortion λ/10 @632.8nm
Retardation Tolerance λ/300
Parallelism <5 arc second
Surface Quality 20/10 scratch and dig
Axis Orientation Tolerance 0.1°
Clear Aperture >90%central area
AR Coating R<0.25%@ central wavelength
Standard Wave Quarter-wave (3λ/4), Half-wave (λ/2)

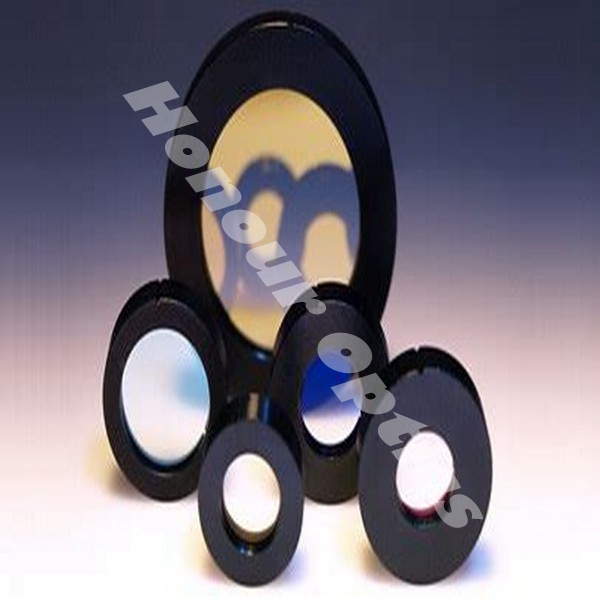

উচ্চমানের লেজার গ্রেড অপটিক্যাল ওয়েভপ্লেটটি একটি অপটিক্যাল ডিভাইস যা ব্যাপকভাবে এটির মাধ্যমে ভ্রমণরত আলোকে তরঙ্গের মেরুতে রূপান্তর করতে ব্যবহৃত হয়। এটি বিভিন্ন ধরণের যেমন অর্ধ তরঙ্গ প্লেট যা পলাকারাইজেশন দিক এবং চতুর্ভুজ-তরঙ্গ প্লেটকে সরানো যায় যা বৃত্তাকার মেরুযুক্ত আলোকে রৈখিক ধ্রুবক আলোতে পরিবর্তন করে। এটি বিভিন্ন বেধ পরিসরতে বায়ারফ্রিংেন্ট উপাদান থেকে তৈরি করা হয়েছে যা স্ফটিকের মাত্রা, হালকা তরঙ্গদৈর্ঘ্য এবং অপ্রচলিত সূচকের উপর নির্ভর করে।

এটি অপটিক্যাল খনিজ পদার্থ ব্যাপকভাবে ব্যবহৃত হয়। উপরন্তু, এটি সহজ এবং দ্রুত খনিজ পরিসীমা অপ্টিক্যাল সনাক্তকরণ করতে ব্যবহৃত হয়। এই প্লেটটি খনিজ বিশ্লেষণের জন্য পরিচালিত দুটি ভিন্ন পদ্ধতির অনুমতি দেওয়ার জন্য নিরপেক্ষ মেরুদন্ডীদের মধ্যে স্থাপন করা হয়।

অনার অপটিক্স ক্রিস্টাল কোয়ার্টজ থেকে তৈরি সত্য শূন্য-ক্রম, একাধিক-ক্রম এবং নিম্ন-ক্রম তরঙ্গের বিস্তৃত পছন্দ সরবরাহ করে। দ্বৈত তরঙ্গদৈর্ঘ্য তরঙ্গদৈর্ঘ্য Ti: নীলকান্তমণি, YB: কেজিডব্লিউ /কেওয়াইডব্লিউ এবং এনডি: YAG লেজার। টুনযোগ্য লেজারের সাথে অপারেশন জন্য আচ্ছাদিত তরঙ্গাকৃতি। অনার অপটিক্স পেশাদার অপটিক্যাল ওয়েভপ্লেট প্রস্তুতকারক, শূন্য আদেশ /একাধিক আদেশ /আধুনিক অপটিক্যাল ওয়েভপ্লেট বিক্রি, পাইকারি অপটিক্যাল waveplate পরামর্শ স্বাগত জানাই।

কোয়ার্টজ স্ফটিক এবং ম্যাগনেসিয়াম ফ্লোরাইড আক্রোয়্যাটিক ওয়েভ প্লেটের হ্যানরপটিক্স ডিজাইনের মধ্যে তরঙ্গদৈর্ঘ্য পরিসীমা 300Nm এর বেশি এবং লম্বা /50 (লম্বা /২ ওয়েভ প্লেট) বা লম্বডা /100 (ল্যাম্বডা /4 তরঙ্গ প্লেট) এর চেয়ে বেশি ফেজ বিলম্বের নির্ভুলতা রয়েছে।
